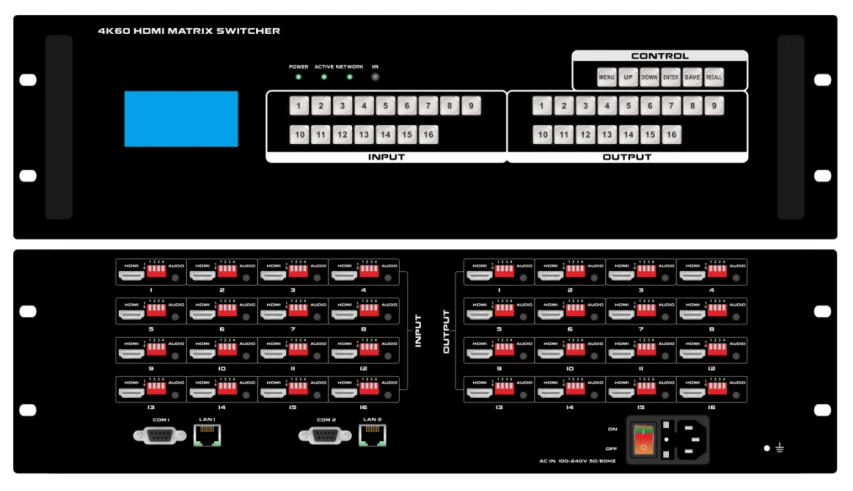

16x16 ultra - high -定義スイッチャーは、16の入力と16の出力を備えたHDMIマトリックスです。これは、高-パフォーマンスブロードバンドインテリジェントマトリックススイッチデバイスであり、高-解像度HDMIデジタル画像とコンピューターのオーディオ信号を送信するために特別に設計されています。複数の入力信号の1つ以上のチャネルを選択し、1つ以上の表示デバイスに出力できます。
RS232およびRJ45通信インターフェイスを装備しているため、中央制御とWebの調整に便利です。
特徴
- 16 HDMI信号入力、16 HDMI信号出力、クロススイッチング。
- 4K60後方互換性をサポートします。
- 長い- line input -の自動イコライゼーションは、各入力を独立して、長い-距離伝達または低- Quality Wirireの使用によって引き起こされる信号損失を自動的に補償できることを確認します。
- 理想的な条件下では、入力距離は20メートルをサポートし、出力距離は1080pの信号未満20メートルをサポートします。
- support blu - ray dvd24/50/60fs/hd - dvd/xvycc。
- サポートオーディオフォーマットDTS - HD/Dolby - TrueHD/LPCM7.1/DTS/DOLBY - AC3/DSD。
- HDMI 2.0、HDCP 2.2、およびDVI 1.0プロトコルをサポートします。高い色の深さと最大10gbpsレートをサポートします。
- HDCP互換{-は、コンテンツ-保護されたメディアを正常に表示し、他のHDCP -互換デバイスと併せて使用できるようにします。
- 完全なSMDプロセス、ユニークなESD静電保護機能。
- この製品には、電源がオフになったときに-サイトの切り替えメモリ保護があります。
- PC -サイドWebコントロール、モバイルアプリ、および中央コントロールをサポートします
- 各入力チャネルはオーディオ埋め込みをサポートし、各出力チャネルは3.5mmインターフェイスを使用して、オーディオDE -埋め込みをサポートします
- Webソフトウェアの3番目の-パーティーデバイスの制御をサポートします
- 16の入力および16の出力ポート、独立したエディッドをサポートします
人気ラベル: HDMI IP Matrix、China hdmi over IP Matrixメーカー、工場
仕様
|
入力インターフェイスの数 |
16 |
||
|
出力インターフェイスの数 |
16 |
||
|
インターフェイス帯域幅 |
10gbps |
||
|
シリアル制御インターフェイス |
rs - 232、9ピンの女性D型インターフェイス |
||
|
ボーレートとプロトコル |
ボーレート |
データビット |
ビットを止めます |
|
115200 |
8ビット |
1、パリティビットなし |
|
|
シリアルコントロールピンアウト |
2=tx、3=rx、5=gnd |
||
|
プロトコル |
HDCP2.2プロトコルをサポートし、HDMI2.0プロトコルをサポートし、DVI1.0プロトコルと互換性のあるHDMI1.4プロトコルをサポートします |
||
|
電源 |
100VAC〜240VAC、50/60 Hz、国際的な適応電源 |
||
|
貯蔵および動作温度 |
0度- +50度 |
||
|
貯蔵および動作湿度 |
20% -70% |
||
|
エンクロージャーサイズ |
3U |
||
|
製品の重量 |
6kg |
||
|
寸法 |
482LX280W X 138H |
||
|
失敗間の平均時間 |
30,000時間 |
||
|
保証 |
1年間の無料保証、生涯メンテナンス |
||
Q：IPマトリックス上のHDMIとは何ですか？また、従来のHDMIマトリックススイッチャーとどのように違いますか？
A：HDMIオーバーIPマトリックスは、専用の銅ケーブル（例えば、HDMI、DVI）の代わりにIPネットワーク上のHDMI信号（Ethernet、LAN、WANなど）をルートおよび切り替えるネットワーク-ベースのAV（Audio - Visual）デバイスです。従来のHDMIマトリックスの柔軟性（クロス-ポイントの入力の出力へのスイッチングを可能にします）とIPテクノロジーのスケーラビリティを組み合わせます。
従来のHDMIマトリックスとの重要な違いは、その伝送媒体とスケーラビリティにあります。
従来のHDMIマトリックス：短い{-範囲、ポイント-から-ポイントケーブル（4K信号では〜50フィートに制限）を使用し、固定入力/出力ポート（例えば、16x16、32x32）を持っています。拡張するには、ユニット全体を交換する必要があります。
IPマトリックス上のHDMI：IPネットワークを介して信号を送信し、無制限の距離（建物または大陸全体）と弾力性のスケーラビリティをサポートします（より多くのIPトランスミッター/レシーバーをネットワークに接続することで入力/出力を追加）。また、リモートマネジメントとマルチ-サイト統合を可能にします。伝統的なマトリックスでは不可能です。
